ATENTIE! #
NU TREBUIE UMBLAT LA NIMIC ALTCEVA DECAT LA UNITATEA INTERIOARA DIN APARTAMENT!
DACA UNITATEA INTERIOARA CRAPA, NU E SUFICIENT SA SE INLOCUIASCA CU O ALTA UNITATE, CI TREBUIE CHEMATI CEI CARE AU MONTAT SISTEMUL PENTRU A ADAUGA UNITATEA NOUA IN SISTEM. (am incercat cu o alta unitate si jos zicea ca “post inexistent”, deci probabil e nevoie de ceva configurare la centrala aceea si eu nu stiu de-astea)
TREBUIE SA STITI SA LIPITI NISTE FIRE DE PLACA ACEEA (sau sa cunoasteti pe cineva care stie – eu l-am chemat pe Electro RM Power si pe Smart HouseHold Integration! Da, 3 oameni au lipit 2 fire… glumesc, trebuia cineva jos sa sune, cineva sus sa mai apese pe butoane si cineva sa isi dea cu parerea daca e bine… sau nu e bine!)
DACA INCERCI SA IMI EXPLICI CUM CA EXISTA INTERFOANE smart VIDEO SI CUM LE-AI MONTAT TU SI CE smart ESTI TU, DAR DIN OARECARE MOTIV TOTUSI NU INTELEGI SITUATIA OAMENILOR CARE SUNT BLOCATI CU ACESTE INTERFOANE RETRO IN 2022, ATUNCI TE INVIT SA IMI CONVINGI TOTI VECINII SA PUNA NISTE BANI SA SCHIMBAM INTERFONUL PE DE-ASTA SMEKER CUM STII TU! POATE ASA O SA INTELEGI…
In concluzie… am sa va arat o metoda relativ simpla de a transforma interfonul lui bunica de la Electra intr-un interfon semi-smart cu notificari si control de pe telefon de la distanta.
MATERIALE NECESARE:
NISTE CONDUCTOR SI CIOCAN DE LIPIT (EVENTUAL NISTE CLEME WAGO)
CONEXIUNE LA INTERNET
INCA O PERSOANA (CA CINEVA MAI TREBUIE SA SUNE DE JOS CAND SE TESTEAZA TREABA)
+
VARIANTA 1 (IEFTINA):

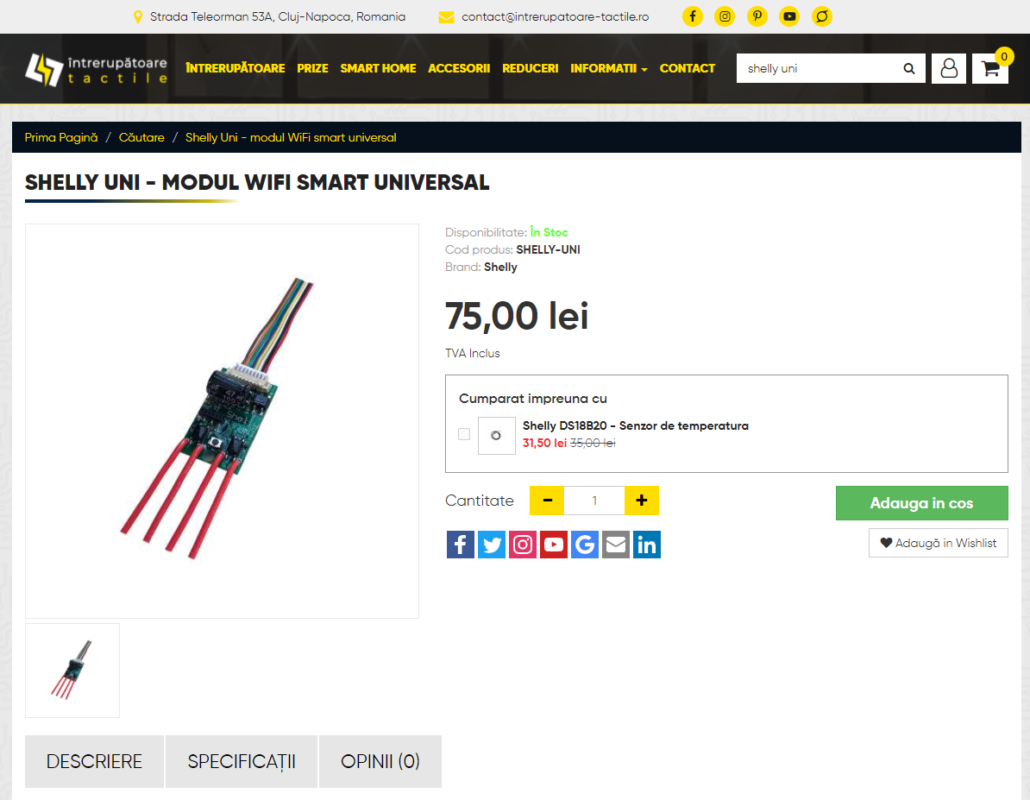

MODUL SHELLY UNI WI-FI – https://smarthome360.ro/?s=shelly+uni&post_type=product
ROUTER WI-FI SI INTERNET
SAU
VARIANTA 2 (NE-IEFTINA):

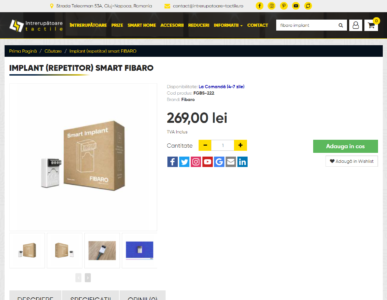

MODUL FIBARO IMPLANT

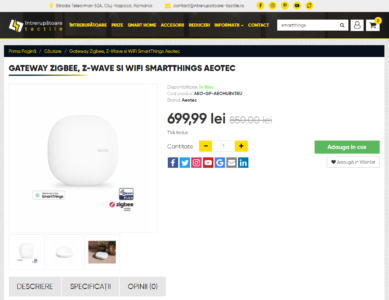

GATEWAY Z-WAVE (SAMSUNG SMARTTHINGS, FIBARO HOME CENTER, HUBITAT, HOMEY, HOME ASSISTANT + STICK AEOTEC, ETC.)
ROUTER WI-FI SI INTERNET
SA TRECEM LA TREABA!

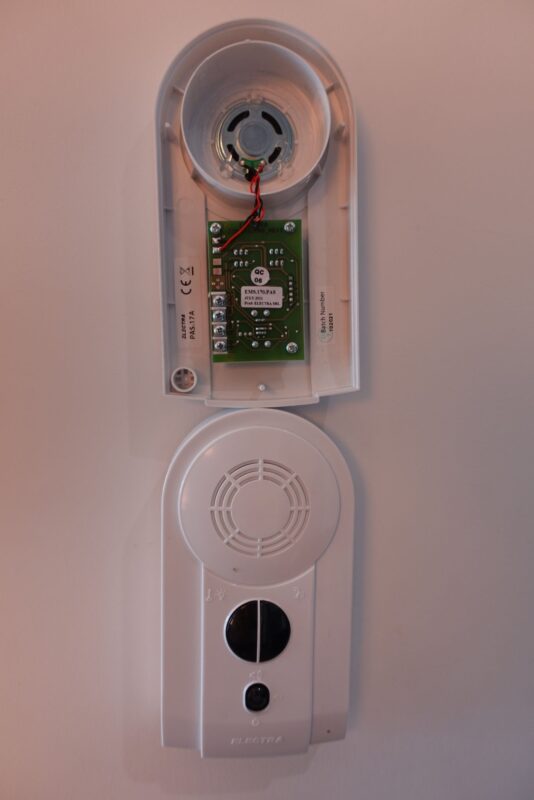

- Desfaceti partea frontala (trageti doar in fata, ca is 3 pini care tin toata treaba si daca incercati sa trageti in sus-jos-stanga-dreapta poate reusiti sa ii rupeti… ca eu am reusit…).

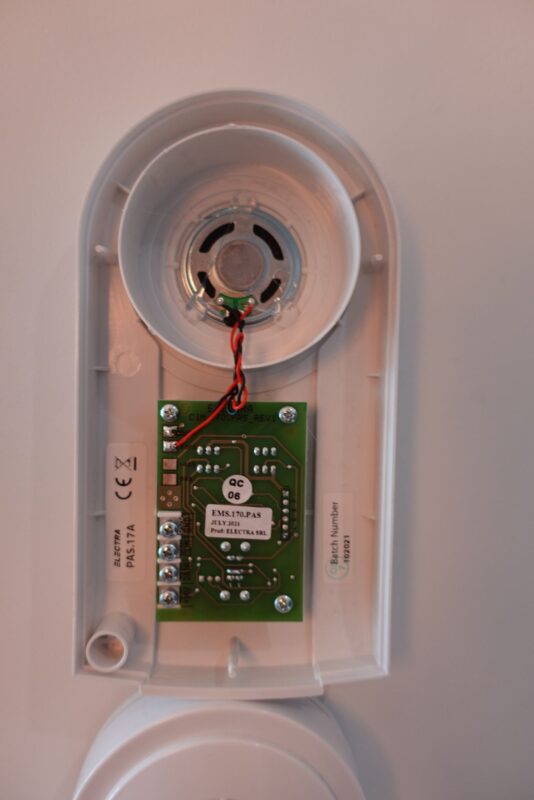

Verificati ca seamana cu treaba asta de aici:

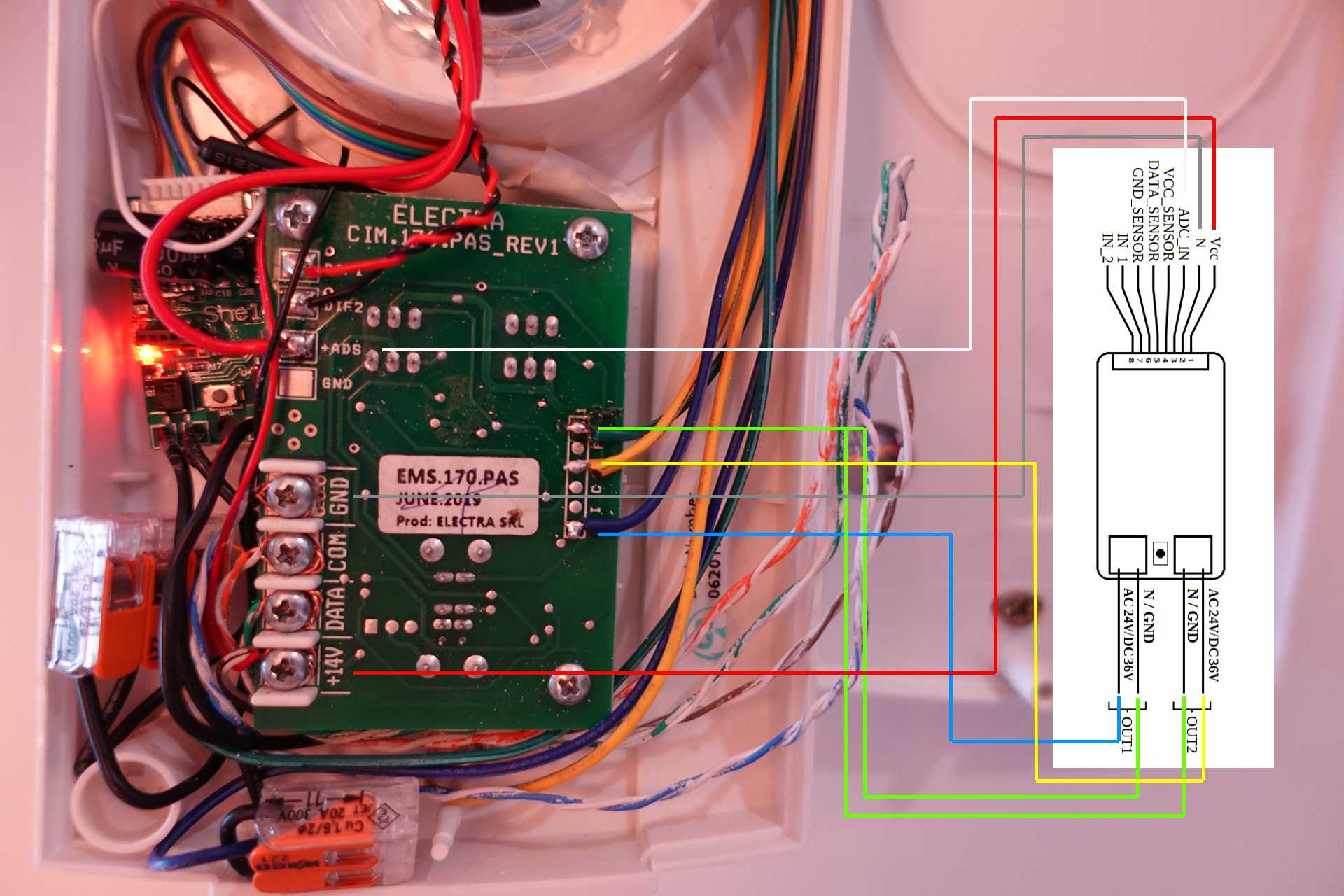

Identificati pe partea stanga conexiunile pe rand (de jos in sus):
+14V -> Shelly Uni (1) VCC – Conductorul ROSU pe schema
GND -> Shelly Uni (2) N / GND – Conductorul GRI pe schema
Pana aici am alimentat Shelly-ul. Acesta poate fi alimentat si AC si DC, de aici multitudinea de scheme, cu notatii diferite, pentru tot felul de situatii. Functioneaza intre 12-36VDC si 12-24VAC, de la Electra avem 14VDC, deci suntem in parametrii.
+ADS -> Shelly Uni (3) ADC_IN – Conductorul ALB pe schema

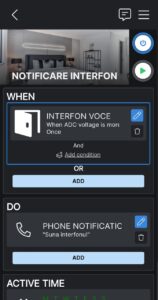

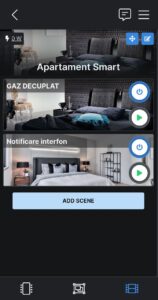

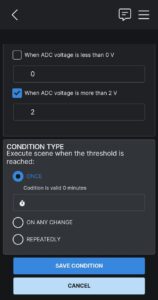

Pe firul acesta vom primi notificari cand suna cineva la interfon. Din cate am observat sunt 0V atunci cand interfonul e chill si +4 atunci cand suna cineva. Am creat un scenariu in asa fel incat atunci cand Shelly detecteaza peste 2V pe ADC_IN sa imi trimita o notificare push pe telefonul mobil cu mesajul “Suna interfonul!”.
<
- Am terminat pe partea stanga, putem trece pe partea dreapta! Pana aici am alimentat Shelly-ul si primim notificari pe acel ADC_IN, dar trebuie cumva sa “apasam” pe butoanele de Voce si Acces de pe telefon. Butoanele fizice pe interfon sunt cam ciudate, cu 6 contacte, le-am tot masurat si n-am ajuns la nicio concluzie. Din acest motiv am cautat in alta parte.
Identificati pe partea dreapta, in chenarul cu 6 contacte, conexiunile pe rand (de sus in jos):
1 -> Shelly Uni N / GND + N / GND – Conductorul VERDE pe schema
Se conecteaza cei 2 conductori N / GND de la Shelly la 1 de pe Electra. Noi am cositorit conductorii prima data si pe urma i-am conectat cu o clema Wago dupa cum se vede in poza.
2 -> LIBER
3 -> OUT2 AC24V/DC36V – Conductorul GALBEN pe schema
4 -> LIBER
5 -> LIBER
6 -> OUT1 AC24V/DC36V – Conductorul ALBASTRU pe schema
Shelly-ul are 2 relee (intrerupatoare) micute care atunci cand sunt actionate fac contact intre conductorul verde si cel galben, respectiv cel verde si cel albastru. Noi am tot verificat interfonul electra si am constatat ca atunci cand 1 cu 3 face contact e echivalent cu apasarea butonului de ACCES de pe interfon, iar atunci cand 1 cu 6 face contact e echivalent cu apasarea butonului de VOCE de pe interfon.

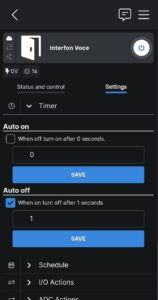

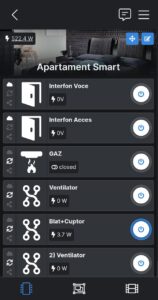

Acuma ordinea operatiunilor la Electra e: suna interfonul, apasare buton voce, apasare buton acces. Trebuie urmata neaparat aceasta ordine. Din cauza aceasta am conectat releul 1 pentru voce si releul 2 pentru acces. Butoanele se apasa scurt si din acest motiv am setat pe Shelly cate un timer de 1 secunda pe fiecare canal (releu). Nu am gasit in aplicatia Shelly cum sa creez un scenariu de tip “Tap to Run” (ca si la Tuya) ca sa pot sa apas UN SINGUR buton pe telefon si sa se intample toate astea, dar treaba asta am sa o fac din Home Assistant.
Automatizarea ar trebui sa arate in felul urmator:
- Suna cineva, adica ADC_IN sare la +4V -> se trimite notificare push pe telefon
- Un singur buton care declanseaza urmatoarele:
Releul 1 ON (voce) cu o temporizare de o secunda (revine pe off dupa o secunda)
Delay 1-2 secunde
Releul 2 ON (acces) cu o temporizare de o secunda
- Se deblocheaza usa si ai acces in bloc de pe telefonul mobil fara tag!
Aici mai am pe usa de la apartament un Danalock conectat la Home Assistant si as putea extinde punctul 2 cu un delay de 15-20 secunde (pana ajung la etaj in apropierea apartamentului) si deblocarea usii de acces de catre Danalock. Practic fara chei si fara taguri, printr-o singura apasare de buton, pot sa am acces in bloc si in apartament.
Discutiile despre partea de “securitate” nu ma intereseaza. Daca vrea cineva foarte tare sa intre in bloc si sa jefuiasca apartamentul atunci o sa o faca indiferent de sistemul meu smart sau nesmart. Numai ca in primul rand are nevoie de un motiv bun (gen, sa gaseasca ceva de valoare… bijuterii? bani cash? pietre pretioase? n-am de astea… intra hotul si iese mai sarac decat intra… aici umbla sobolanii cu lacrimi in ochi ca nu gasesc o firimitura de paine…). Lasand gluma deoparte, mai are nevoie de ceva experienta in accesul prin efractie, presupun. Si dupa ce a intrat eu oricum primesc notificari de la senzorii si camerele de supraveghere din apartament, care sunt alimentati ori de la baterii ori printr-un UPS (o baterie mai mare). Deci chiar daca umbla cineva la generalul de pe casa scarii eu sunt notificat ca a picat curentul si ca lucrurile au trecut pe UPS, iar in caz ca mi se pare ceva suspect pot contacta un vecin ca sa verifice mai exact ce se intampla pe acolo. Prin urmare chiar nu ma intereseaza discutiile despre cum intra hackerii chineji in sistem si in calculator si muncesc ei din greu cu saptamanile ca intr-un final sa imi fure mie carpeta cu rapirea din serai. Numai am zis sa descriu un pic si restul sistemului ca intotdeauna apare “cineva” cu SECURITATEA! Explica el cum sa protejam noi lucruri in valoare de 3 lei intregi cu sisteme de milioane de euro de la NASA! Ca a vazut el pe Discovery si exista sisteme mult mai bune! Noh pana gaseste el solutia perfecta, eu economisesc lunar zeci de minute si traiesc linistit fara sa imi bat capul ca “mi-am uitat cheile”, “mi-am pierdut tagul”, “a venit buna in vizita si trebuie sa merg acasa ca sa ii deschid” sau alte situatii nefericite.
